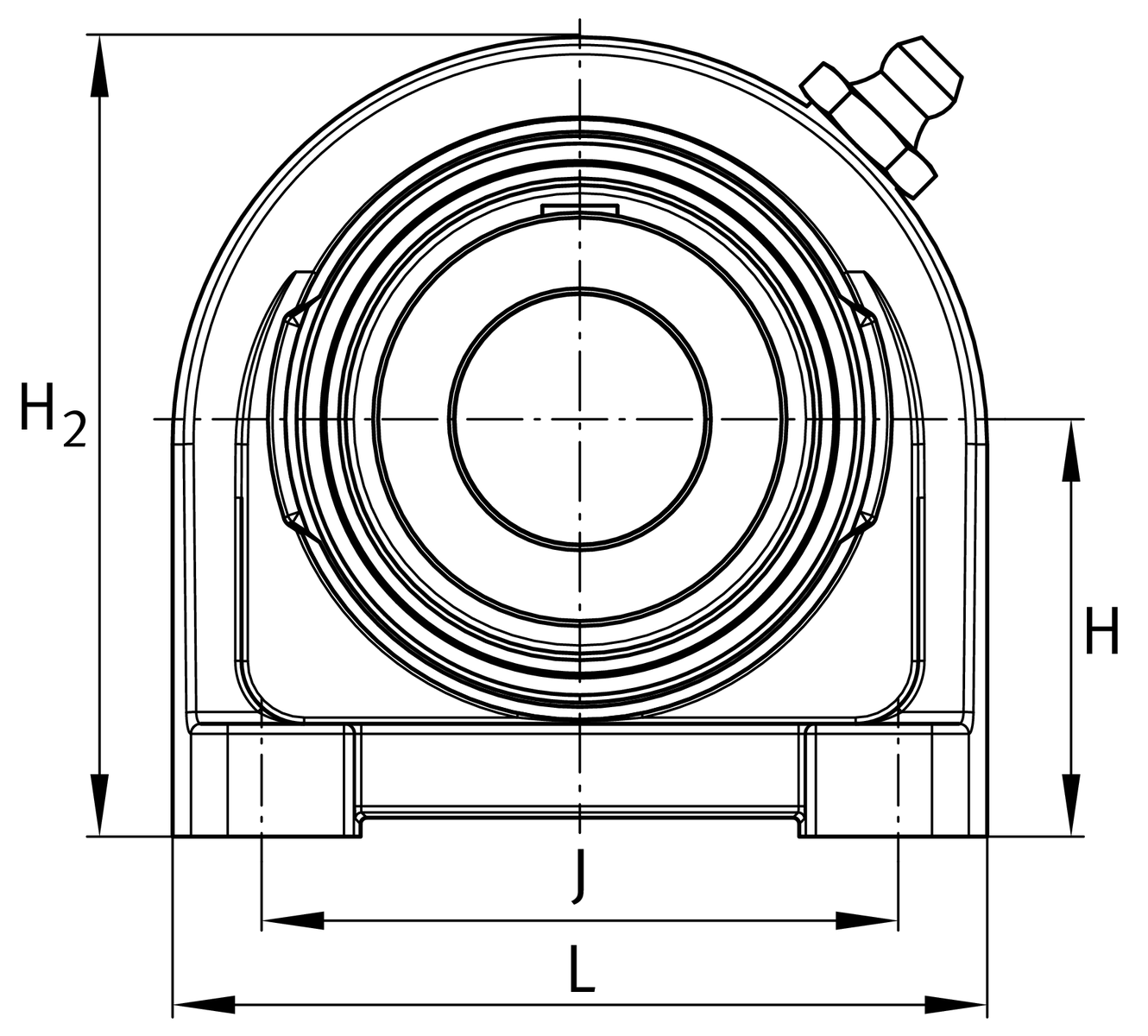

dimensions principale & données de performance
d | 30 mm | Alésage |
L | 98 mm | Longueur totale |
H2 | 82 mm | Hauteur |
≈m | 1,014 kg | Poids |
Cotes de montage
J | 76,2 mm | Distance trous de fixation |
K | M10 | Filetage trou de fixation |

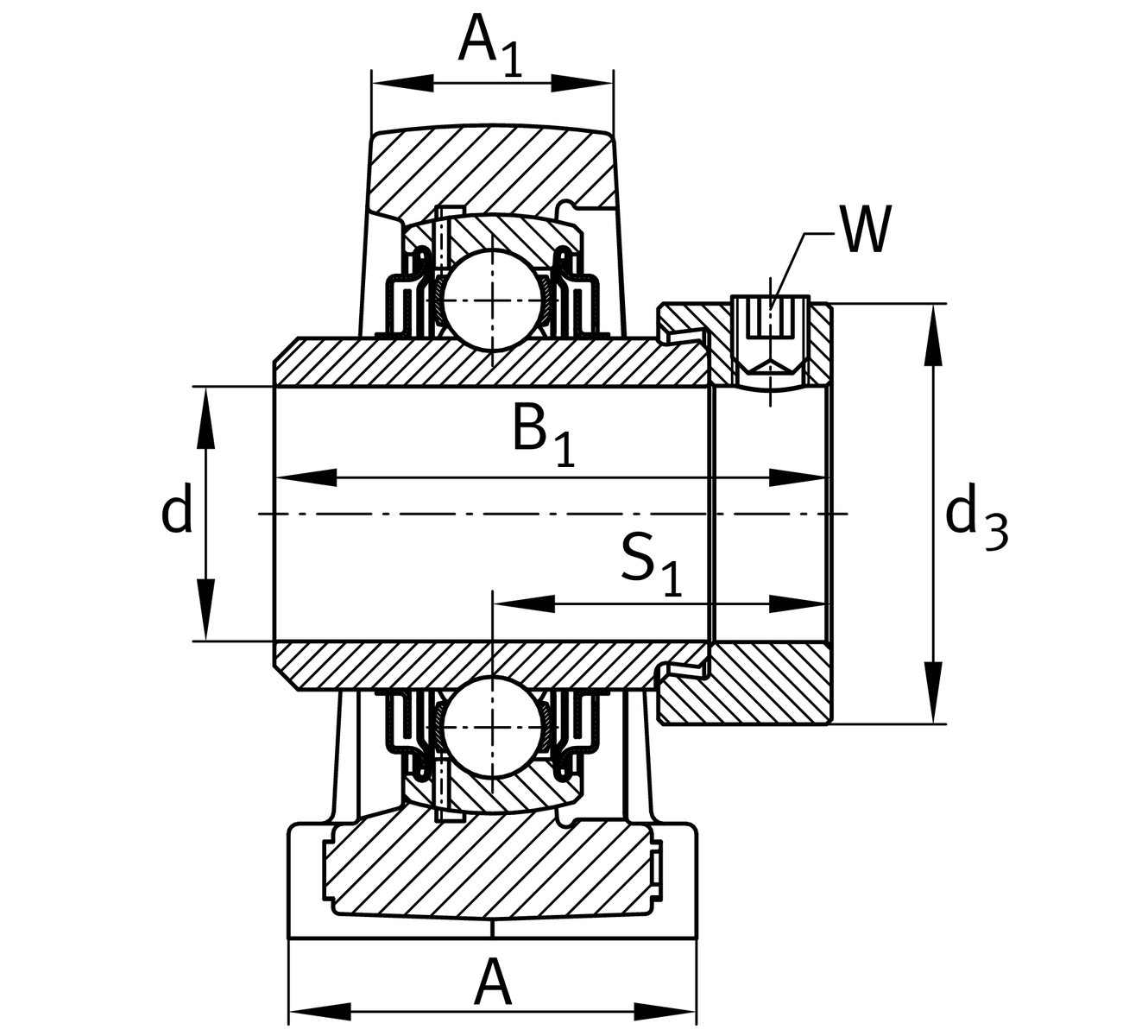

Dimensions
H | 42,9 mm | Distance axe arbre |
A | 40 mm | Largeur (base) |
A1 | 25 mm | Largeur (tête) |
Q | M6 | Taraudage de raccordement pour lubrication |
B1 | 48,5 mm | Largeur totale du collier de blocage |
S1 | 30,2 mm | Distance entre le chemin de roulement et le collier d’arrêt |
information additionnelle
SHE06-N-FA125 | Corps de palier | |
GE30-XL-KLL-B | Désignation roulement |
Plage de température
Tmin | -40 °C | Température de fonctionnement min. |
Tmax | 180 °C | Température de fonctionnement max. |
Téléchargements :
Votre alternative produit actuelle
rainure | N | Corps de palier en fonte avec rainure pour couvercles |
Matériaux | GG | Grey cast iron |
