MKUVE15-160-KGT/10-F-N
Module de guidage linéaire
Actionneurs avec ensemble de rail et de roulement linéaire à recirculation à quatre rangées, système de guidage monorail et entraînement à vis à billes.Conception de base, un chariot entraîné avec un écrou et fentes de fixation dans le chariot
dimensions principale & données de performance
| L | 160 mm | Length of Carriage |
| H | 85 mm | Total Height |
| B2 | 65 mm | Total Width |
Cotes de montage
| B1 | 63 mm | Width of Carriage |
| b87 | 51 mm | |
| d85 | 10 mm | Tolerance h6 |
| d86 | 60 mm | Tolerance h7 |
| G87 | M6 | Thread |
| h13 | 22 mm | |
| h14 | 44 mm | |
| h85 | 52,5 mm | |
| h87 | 51 mm | |
| JB43 | 30 mm | |
| jB8 | 40 mm | |
| L2 max | 5.850 mm | Maximum length of Support Rail |
| L85 | 23 mm | |
| L86 | 12,2 mm | |
| L88 | 38 mm | |
| NB43 | 10 mm | |
| NB85 | 3 mm | Tolerance P9 |
| NL43 | 15 mm | |
| NL85 | 18 mm | Length of Keyway |
| NT85 | 1,8 mm | Depth of Keyway |
| t87 | 13 mm | Depth of Thread |
Dimensions
| B5 | 64 mm | Width of End Plates |
| FBL | 1,2 | Effective length factor of bellow |
| H2 | 68 mm | Width of Support Rail |
| H5 | 84 mm | |
| L4 | 25 mm | |
| L5 | 25 mm |
Données techniques
| Rx | 74,6 mm | |
| Ry | 64,9 mm | |
| S | 10 mm | Safety Distance |
| mLAW | 1,16 kg | Mass of Carriage |
| vmax | 0,63 m/s | Maximum Speed |
| amax | 20 m/s2 | Maximum Acceleration |

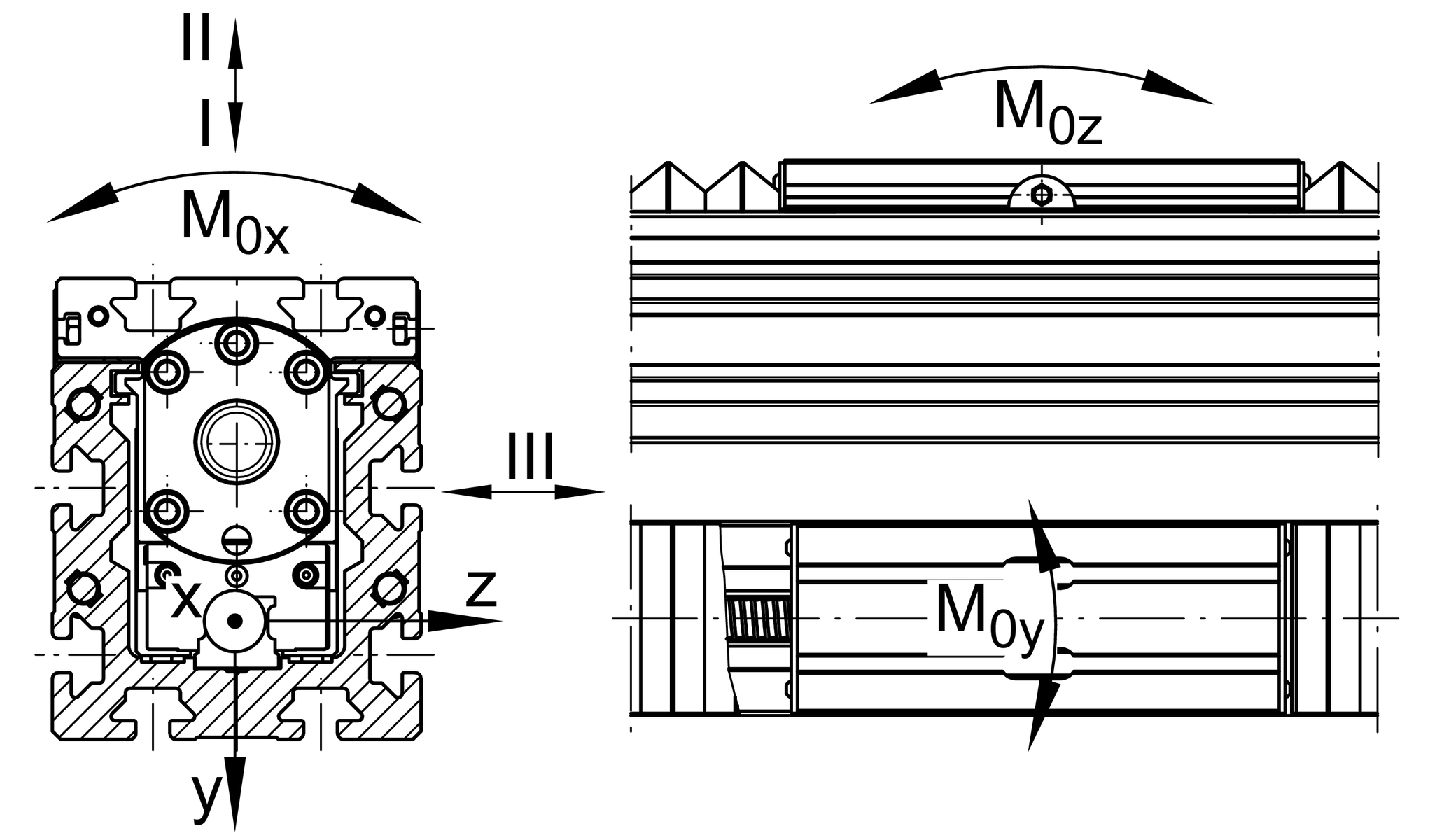

| IC | 11.700 N | Load direction I: compressive load |
| I C0 | 29.000 N | Load direction I: compressive load |
| II C | 11.700 N | Load direction II: tensile load |
| II C0 | 29.000 N | Load direction II: tensile load |
| III C | 11.700 N | Load direction III: lateral load |
| III C0 | 29.000 N | Load direction III: lateral load |
| M0x per | 245 Nm | Max. permissible static moment per Carriage 1 |
| M0y per | 500 Nm | Max. permissible static moment per Carriage 1 |
| M0z per | 600 Nm | Max. permissible static moment per Carriage 1 |
| ly | 96 cm4 | Geometrical moments of inertia of Support Rail |
| lz | 77 cm4 | Geometrical moments of inertia of Support Rail |
| Ca MU | 15.400 N | Load capacity spindle nut dyn 2 |
| C0a MU | 26.500 N | Load capacity spindle nut stat 2 |
| Ca L | 16.900 N | Load capacity fixed Spindle bearing dyn |
| C0a L | 24.700 N | Load capacity fixed Spindle bearing stat |
| d0 | 16 mm | Spindle Diameter |
| P | 10 mm | Spindle Pitch |
| ls | 0,321 kg*cm2 | Mass moment of inertia of threaded Spindle |
information additionnelle
ZKLN1242-2RS-PE | Rolling Bearings | |
F | Drive System | |
2 x KWVE15-B-S | Carriage |
Notes de bas de page
1
2
Téléchargements :
Votre alternative produit actuelle
| Size code | 15 | |
| Length of carriage | 160 | 160 mm |
| Drive type | KGT | Ball screw drive |
| Spindle pitch | 10 | 10 mm |
| Spindle nut design | F | Flange nut |
| Additional carriage | / | No additional carriage |
| Spindle support | / | None |
| Attachment to the carriage | N | T-Slots |
